當前位置：首頁 > > 產品總匯 > 電磁閥 > 2W水、氣、液通用電磁閥

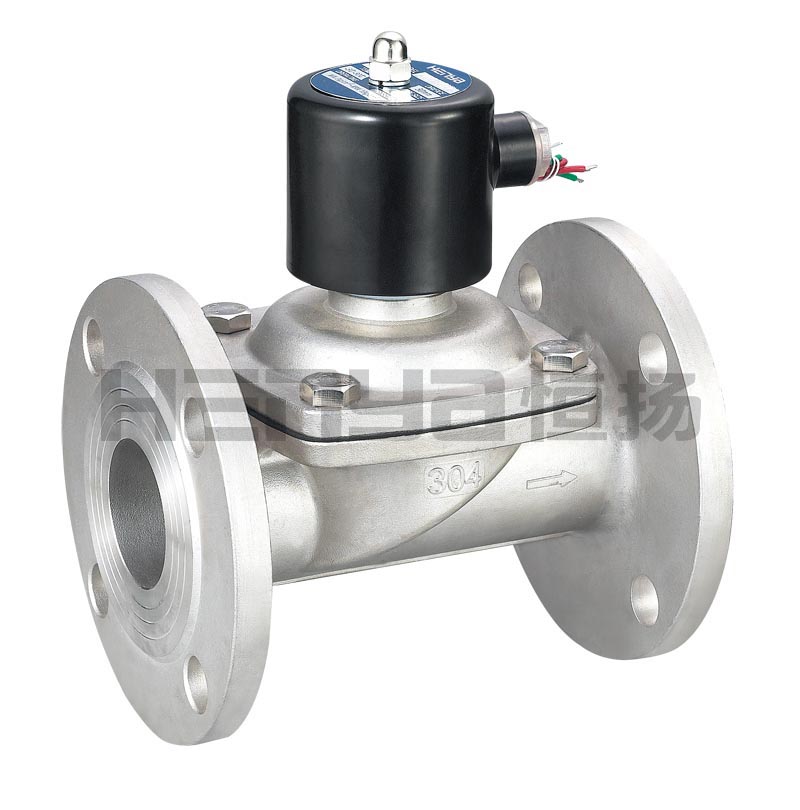

2W-不銹鋼法蘭電磁閥

所屬：電磁閥>>2W水、氣、液通用電磁閥

公稱通徑：DN10~50mm
連接方式：法蘭
工作原理：分布直動膜片式
閥體材質：黃銅、不銹鋼

咨詢熱線：0577-27863708

此產品相關資料下載

• 產品描述

技術參數
公稱通徑	DN10~50mm
連接方式	法蘭
工作原理	分布直動膜片式
閥體材質	黃銅、不銹鋼
密封材質	丁晴橡膠NBR.氟像膠FKM.其他材質請咨詢
適用介質	液體、氣體等
介質溫度	W1 -20℃~80℃ W2 -20℃~130℃
環境溫度	標準：-20~60℃
安裝方式	水平安裝 線圈垂直向上（其他方式請咨詢）
防護等級	鐵殼型:IP54 澆封防爆型:IP65 防爆型:IP54
備注：特殊工況要求亦可根據客戶實際情況設計制造。

選型說明

閥體箭頭標注方向必須與介質流向一致，如有雙向流動，請選購本公司電動閥或氣動閥。

流體中含有雜質顆粒，應視顆粒大小在閥前安裝過濾器（濾網≥80目）

直流（DC）電源線長度不宜過長，以免線圈功率損耗，產生壓降影響正常工作。

請您在設計控制方案中優先選擇常閉型

如需防爆電磁閥、持續長時間通電及特制電壓的要求請先咨詢后選擇型號。

電源參數
電源電壓	AC:220V	110V	50/60HZ	DC:24V 12V
額定	J7	AC20VA	DC28W
功率	J9	AC46VA	DC30W
電壓偏差	±10%
電氣連接	普通型:引線式
	防爆型:標配M14x1.5內螺紋,內置接線盒

產品功能選型
符號	功能名稱	功能內容
B	防爆型	防爆等級dⅡBT4
略	常閉	通電閥開、斷電閥關
K	常開	通電閥關、斷電閥開
備注	防爆合格證編號
	生產許可證編號

產品規格參數
型號 規格	通徑 [mm]	J7接管螺紋[G]		J9壓力范圍[bar]		J10壓力范圍[bar]
		AC	DC	AC	DC	AC	DC
15	15	0~10	0~8	-	-	-	-
20	20	0~10	0~8	-	-	-	-
25	25	0~10	0~8	-	-	-	-
32	32	-	-	0~10	0~7	-	-
40	40	-	-	0~10	0~7	-	-
50	50	-	-	0~10	0~7	-	-
65	65	-	-	-	-	0~8	0~8
80	80	-	-	-	-	0~8	0~8
100	100	-	-	-	-	0~8	0~8

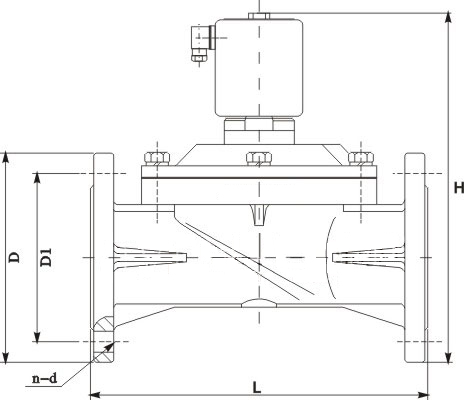

產品外形尺寸
型號 規格	通徑 [mm]	法蘭尺寸
		L	H	D	D1	n-d
15	15	106	141	95	65	4-φ14
20	20	106	143	105	75	4-φ14
25	25	135	166	115	85	4-φ14
32	32	142	204	145	100	4-φ18
40	40	149	217	150	110	4-φ18
50	50	184	227	165	125	4-φ18
鑄鐵法蘭外形尺寸
40	40	149	217	150	110	4-φ18
50	50	184	227	165	125	4-φ18
鑄鋼、不銹鋼法蘭外形尺寸
65	65	240	300	185	145	4-φ18
80	80	310	320	200	160	8-φ18
100	100	350	330	220	180	8-φ18
備注：以上技術參數和安裝尺寸為標準提供,其他等級壓力或特殊要求以訂貨時的約定和實物為準。
